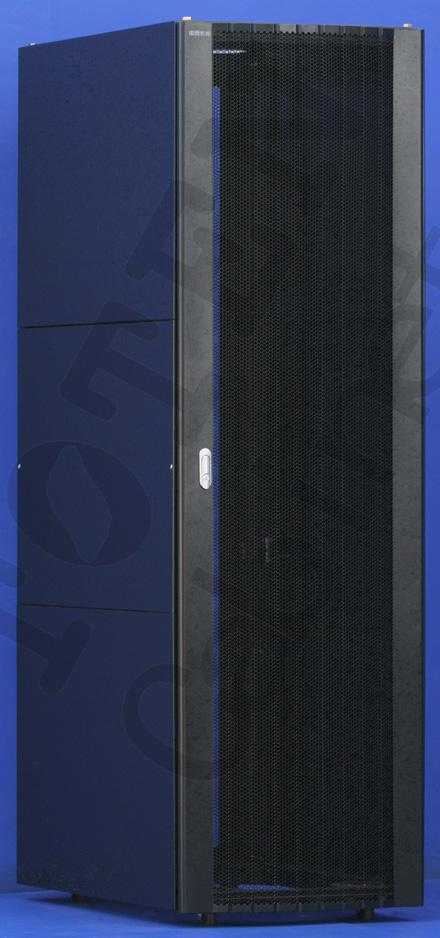

機柜型號

圖騰K36042H

外形尺寸

600*1000*2000 mm  （寬*深*高）

標    準

符合ANSI/EIA RS-310-D、IEC297-2、DIN41491; PART1、DIN41494; PART7、 GB/T3047.2- 92標準;兼容ETSI標準.

基    材

板材厚度：設備安裝方孔條2.0MM，框架2.5MM，底盤2.5MM,其它1.5MM；材料全部采用SPCC優質冷軋鋼板。

結    構

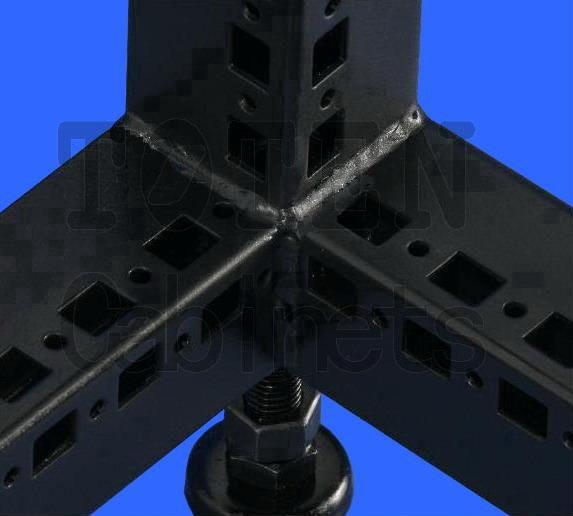

全新九折型材焊接框架,達到10級抗震結構要求，牢固可靠,

保證至少使用十年不變形。

外   觀

機柜外觀設計典雅，工藝精湛、尺寸精密。內部做工精細，折彎線條平直，門板平整，角彎處整潔，無毛刺、焊渣, 不劃傷設備表面保護安裝操作維護人員雙手。零配件無非正常變形。門開啟靈活，無擦碰，無異響。

配置

每臺機柜內含3塊固定承重板，4只風機單元，設備連接件40套，固定支撐地腳4只，移動腳輪4只，金屬理線環6只，上進線孔蓋4只，側門2扇，鍍藍鋅方孔條4根并帶U位數，單開前門1扇，雙開后門1扇。

側門及頂部

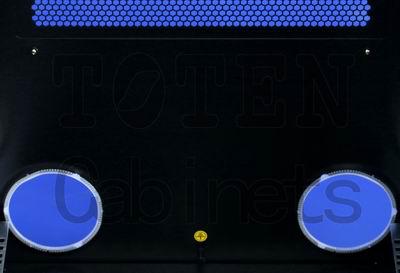

可方便拆卸的左右側門和前后門，頂部可按需裝配,有四只風扇的風扇組模塊，一次解決機械保護，通風散熱，外部觀察柜內設備等多方面要求。

前 后 門

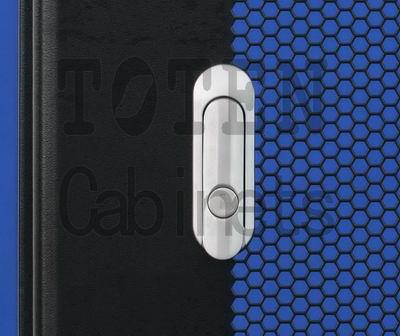

前后門均為超級六角網孔通風門，前門為單開,后門雙開.樹立機柜行業新標準，通風率大大提高，高達71%，達到國際先進水平，讓機柜的通風散熱更加有效，有助于提高機柜內置設備的運行可靠性；圖騰在國內率先全面采用大通風率六角孔門，體現領導機柜行業先風。

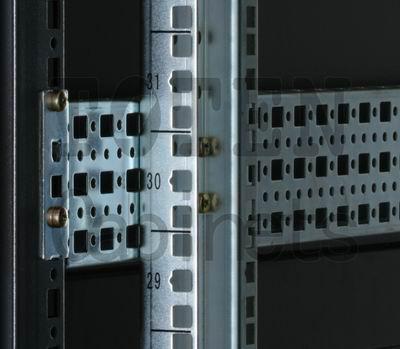

方 孔 條

采用2.0MM厚度方孔條，不做噴塑處理,要求鍍藍鋅.使得安裝在方孔條上設備消除靜電干擾，保護設備安全。方孔條上清晰的U位絲印和凹口定位，方便設備安裝。

承    重

大于1000KG

表面處理

去油噴淋→去油浸泡→噴淋清洗→浸泡清洗→噴淋清洗→表調噴淋→磷化浸泡→第一道噴淋清洗→第二道噴淋清洗→第三道噴淋清洗→烘干→靜電噴塑

涂    層

啞光波紋塑粉涂層，顏色：采用國際流行色RAL7035或RAL9004。外表面無明顯劃傷、碰傷、針孔、顆粒，無附著性污漬，涂層無裂紋、起泡、起皮、掉漆現象，內表面及角彎處無噴涂露底。涂層均勻，紋路大小一致，各部件無明顯色差。

接    地

機柜制有M6接地螺柱和M5接地螺柱安裝孔所有零件可以用接地線套件（選配件）接地互聯，接地保護安全可靠，另可按客戶要求增加接地銅排。

安裝尺寸精度

19”標準安裝，精準的尺寸，保障用戶設備順利安裝

方孔條任意一個單元內相鄰兩安裝孔中心距：12.7±0.2mm

方孔條任意相鄰兩個單元中心距：44.45±0.3mm

方孔條任意兩個單元中心距誤差：<±0.4mm

相鄰兩方孔條安裝孔中心距：465±1.6mm

機柜進出線口

機柜設有多處進出線口：頂部后出線、下部后出線、下部前出線、下部中間出線。

出線口管理：所有出線口均可關閉；下部中間出線口可調節大小。

出線口尺寸：下部前出線口: 340×56mm

下部中間出線口320×275mm(600mm深)、320×388mm（800mm深）

頂部后出線口：340×56mm    下部后出線口:340×56mm

緊 固 件

不銹鋼或表面鍍彩鋅，24小時鹽霧試驗不銹蝕

并    柜

可提供專業組件實現多柜并柜安裝。

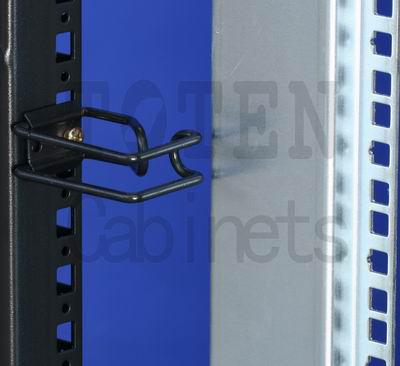

理 線 環

柜內配有6個金屬理線環,方便柜內線纜的管理.

風    扇

3C認證風扇，噪聲小于60分貝，無安裝板振動聲。

排    插

3C認證排插，保障用戶的設備安全無憂。

操    作

機柜側門、前后門均可拆卸，去掉各門組件即成為敞開式機架結構，機柜前后均可安裝設備，外部線纜可以從服務器機柜的底部或上部自由進出。可提供多種機柜內部線纜的走線方式，如垂直或水平走線、前部或后部走線，用戶可以任意選擇。

包    裝

內部：PE 塑料膜

緩沖：角部及中部珍珠棉緩沖墊塊撐墊

外部：前后 5層A=C瓦愣紙箱蓋包裝

工作環境

60°C ≈ -40°C

相對濕度

85%（30°C）
